【FAQ 01】T-SH7706LANボードの初期動作確認方法
ターミナルソフト設定等

ボードとPCをLANケーブル、シリアルケーブル(ストレート)で接続します

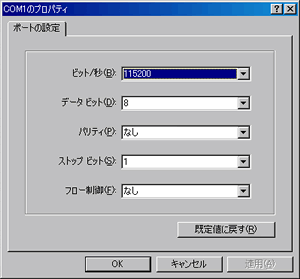

ポート設定
ビット/秒：
　115200bps
データビット：
　 8
パリティ：
　なし
ストップビット：
　1
フロー制御：
　なし
ターミナルソフト設定
ターミナルソフト設定等

ハイパーターミナルの場合はASCII設定のところで、
”着信データに改行文字を付ける”
を有効にします

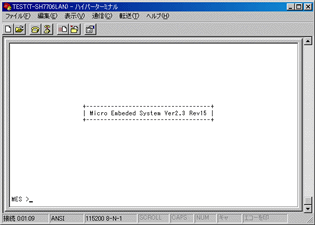

MES初期画面

ターミナルソフト接続後、ボード上のリセットSWを押すと右のようなMicro Enablede System(以下、MES)の初期画面が表示されます
※右の画像をクリックすると別ウィンドウで大きな画像が表示されます
MES初期画面

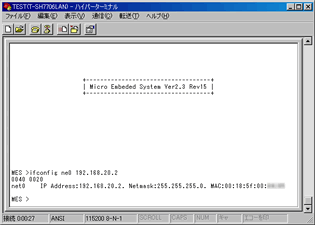

MES ifconfig
"ifconfig"コマンドにてIPアドレスを設定すると、設定後の
・IPアドレス
・ネットマスク
・MACアドレスが表示されます
※右の画像をクリックすると別ウィンドウで大きな画像が表示されます
MES ifconfigコマンド

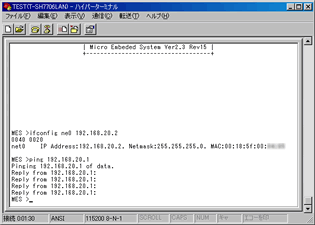

MES ping

"ping"コマンドを使用し返信があることを確認します

 ※ウィルス対策ソフト等はpingが使えるように設定してください
※右の画像をクリックすると別ウィンドウで大きな画像が表示されます
MES pingコマンド
弊社WebShopでお買い上げのボードにおいて、上記の初期動作に不具合がございましたらお買い上げの際の出荷管理番号と一緒にご連絡いただけますようお願いいたします。
